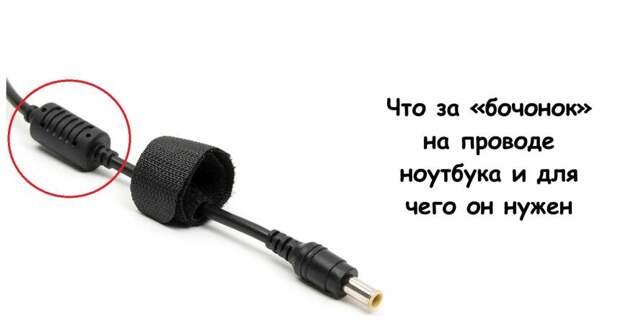

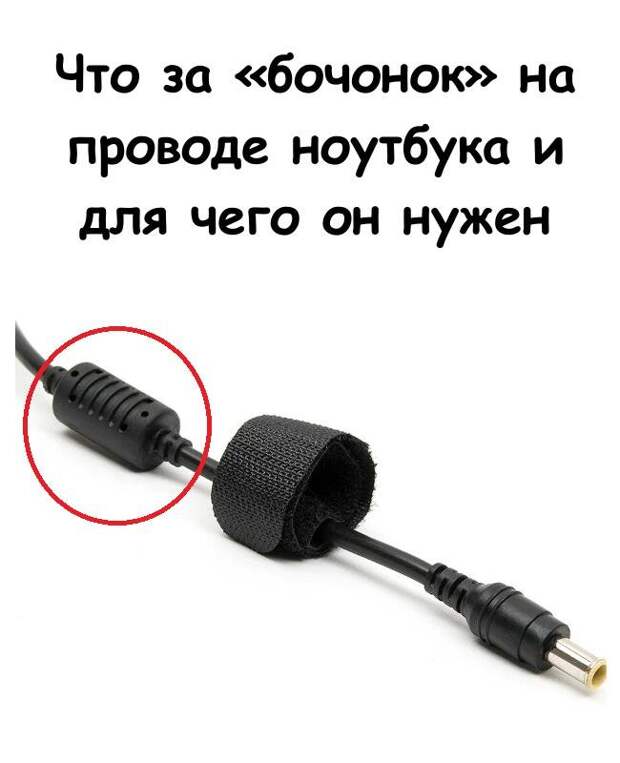

Наверняка вы замечали странный "бочонок" на кабеле зарядки ноутбука, ближе к разъёму. Он может быть гладким, слегка ребристым, иногда даже съёмным, но главное, он неизменно вызывает недоумение: что это за штука и почему она вообще там? Это не просто дизайн. На самом деле, это важный элемент электромагнитной защиты.
Мы решили разобраться в его назначении. Результатами открытий делимся с вами.
"Бочонок" этот называется ферритовым фильтром или ферритовым кольцом. И без него ваша техника могла бы начать вести себя очень странно.

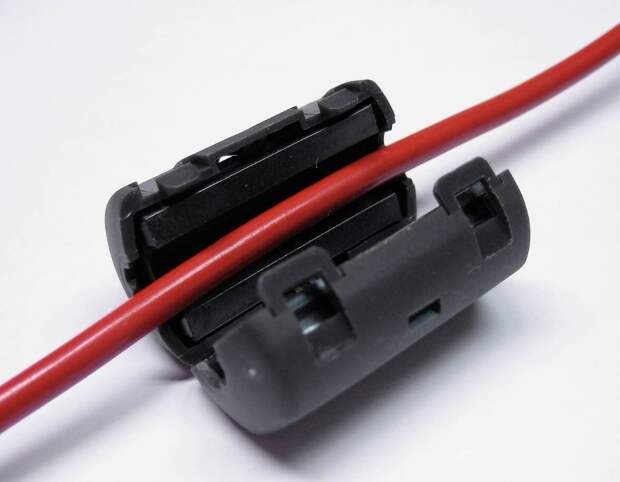

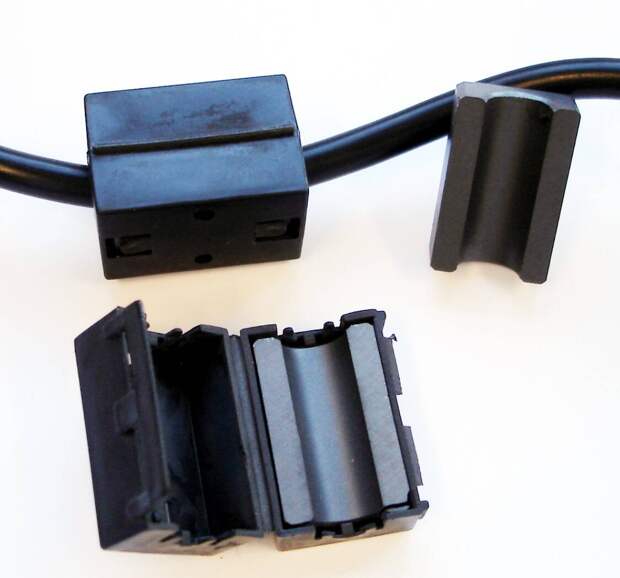

Если вскрыть этот цилиндр, то окажется, что он состоит из двух основных компонентов: провода, идущего насквозь - того самого, через который ноутбук получает питание, и непосредственно ферритового кольца, ради чего вся конструкция и существует.
Снаружи "бочонок" может быть покрыт прочной резиной или пластиком, но суть именно внутри.
Что делает ферритовое кольцо?
Феррит - это материал, обладающий особыми магнитными свойствами. В частности, он умеет подавлять высокочастотные помехи. Эти помехи возникают, например, от импульсных блоков питания, а именно такими чаще всего и являются зарядные устройства для ноутбуков.
Когда такие высокочастотные сигналы попадают в чувствительную электронику (например, на материнскую плату ноутбука), они могут вызывать "глюки" в работе устройств, искажения в передаче данных, нестабильность сети Wi-Fi или Bluetooth.
Ферритовое кольцо буквально "гасит" эти лишние волны, выступая в роли пассивного фильтра прямо на кабеле питания.
Таким образом, оно защищает ноутбук от помех, создаваемых самим зарядным устройством.
Почему это важно?
Современные ноутбуки - это высокочувствительные устройства, где компоненты плотно размещены на небольшом пространстве. Даже слабые электромагнитные наводки могут негативно влиять на стабильность работы процессора и памяти, точность сенсоров, качество звука или изображения.
Без ферритового кольца помехи могли бы проникать через кабель питания в устройство, искажая сигналы, вызывая сбои, шумы или просто снижая надёжность работы.

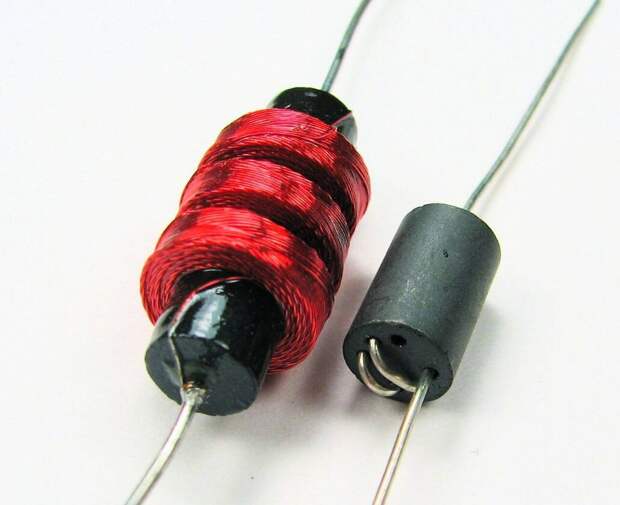

Такие кольца вовсе не редкость: их ставят на аудиокабели, чтобы убрать гул и шум, используют в телекоммуникационном оборудовании, чтобы улучшить чистоту сигнала. Устанавливают их и прямо на печатные платы - иногда даже по нескольку на одну схему.
Иногда производители наматывают кабель петлёй вокруг кольца - это усиливает эффект фильтрации. Такие решения встречаются в профессиональной технике и в более «продвинутых» зарядных устройствах. Но самое знакомое - на вашем ноутбуке.
